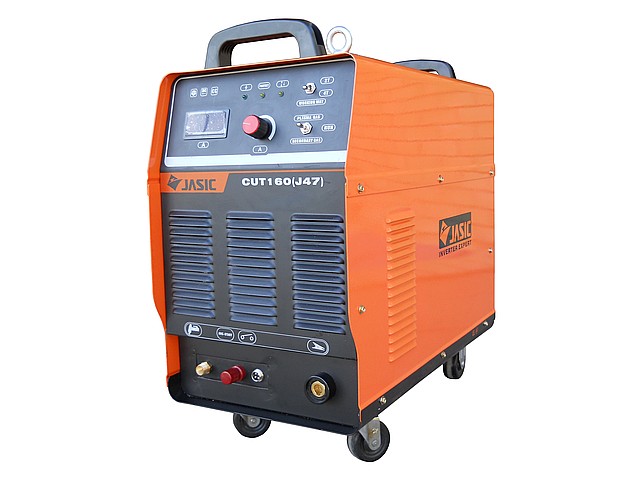

Апарат плазмового різання Jasic CUT 160 (J047)

Апарат плазмового різання Jasic CUT 160 (J47)

Апарат повітряно-плазмового різання JASIC CUT 160 (J47) розроблений із застосуванням передової інверторної технології. Інверторні джерела живлення перетворюють робочу частоту 50/60 Гц постійного струму на струм високої частоти з великим коефіцієнтом потужності. Основою апаратів слугує високочастотний перетворювач останнього покоління модуль MOSFET. Він повторно випрямляє струм, а потім використовує PWM (широтно-імпульсну модуляцію) для отримання вихідної постійної струму з великим коефіцієнтом потужності, знижуючи, у такий спосіб, вага та об'єм головного трансформатора та підвищуючи К.П.Д. на 30%. У режимі холостого ходу споживання електроенергії вдесятеро менше. Плавне регулювання струму дає змогу досить просто вибирати необхідні режими різання.

Функціональні особливості:
Точна динамічна схема керування зі зворотним зв'язком.
- Різальний струм може бути налаштований з огляду на різні матеріали, різні товщини та швидкості різання.
- Функція допоміжного запалювання дуги та плазмової дуги може бути реалізована за короткий час, що дуже зручно під час різання металу, поверхня якого забруднена, наприклад, покрита іржею, пофарбована та ін.
- Універсальність — різання вуглецевої сталі, неіржавкої сталі, оцинкованої сталі, міді, алюмінію та ін.
- Трифазна вхідна напруга, постійний вихідний струм.
- Функція захисту від стрибків напруги, короткої фази, перегрівання та дефіциту тиску повітря.

Основні технічні характеристики:

Вхідна напруга мережі (В) (3 фази) ~380 В
Номінальна вхідна потужність (кВА) 29
Напруга холостого ходу (В) 275
Значення вихідної струму (А) 20-160
Номінальна вихідна напруга (В) 144
Робочий цикл, ПВ% 80
ККД 85
Коефіцієнт електричної потужності, cosj 0.93
Клас ізоляції F
Вага (Кг) 53
Габарити (мм) 670x335x633
Клас захисту IP23
Запалювання дуги без торкання
Витрата газу (м3/хв) 0.5
Максимальна товщина різання (мм) 50/55
Необхідний газ Стиснене повітря (невологе, неоливне, сухе)
Тип плазматрона Trafimet A-141
