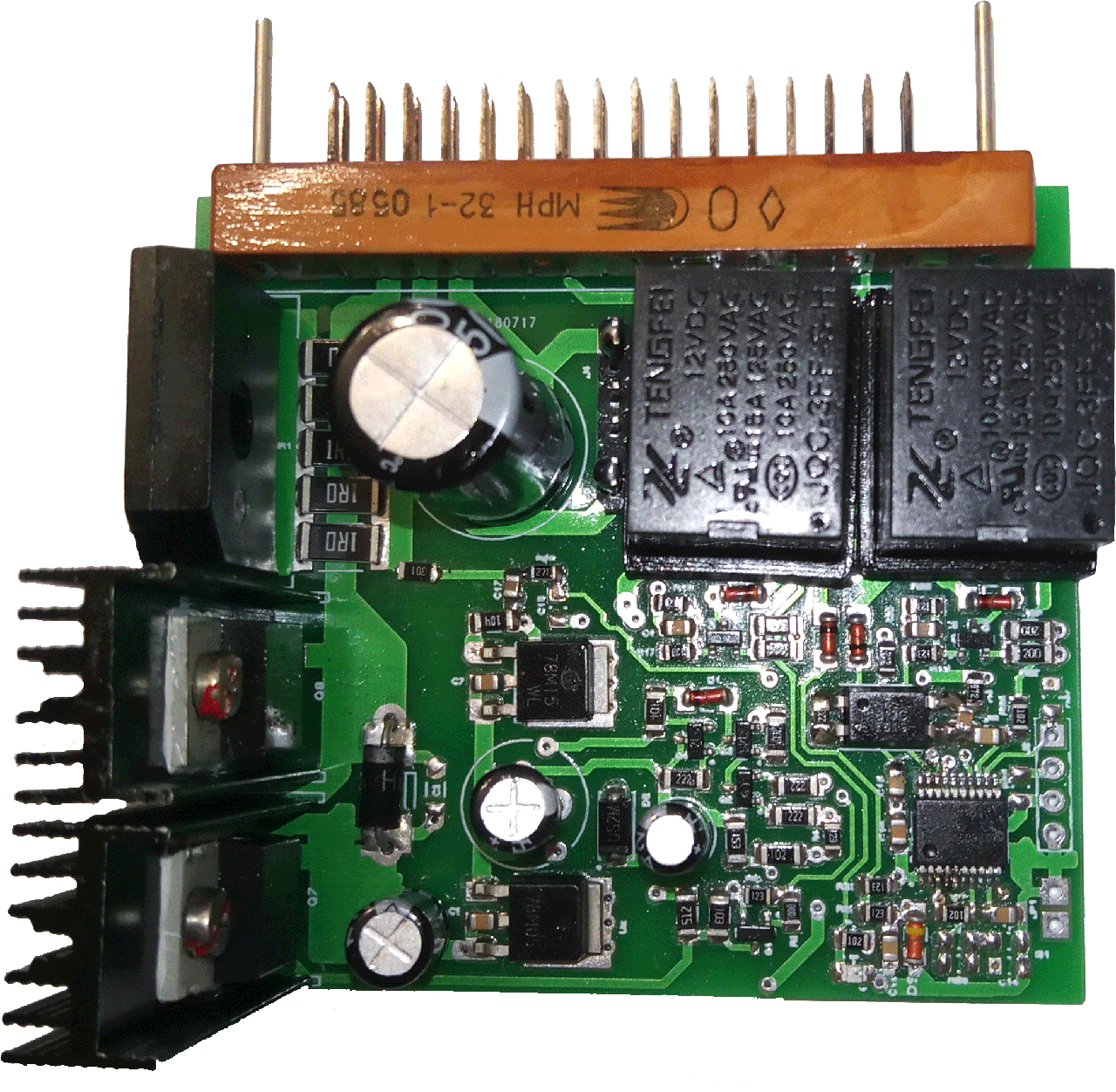

Універсальна плата керування напівавтоматом

Основне застосування плати керування — це заміна застарілої штатної плати
керування до напівавтоматів «Енергія ПДГ-215, 216», а також для заміни на
напівавтоматичних зварювальних апаратів китайських виробників та інших, де не
досить функціонала та точності регулювань.
Для збереження універсальності керування силового елемента здійснюється через
сухий контакт реле. Це дає змогу використовувати для керування контактор, симістор
або тиристор у вторинній обмотці (реалізований у «Енергія ПДГ-215, 216). Друге реле для
керування клапаном подавання газу, для забезпечення універсальності має роз'єм
(контактні майданчики з боку паяння). Встановлюючи перемички, вибирається режим
живлення клапана газу від плати керування, як реалізований у «Енергія ПДГ-215, 216»
(Рис. 2) або варіант «сухий контакт» для клапана подавання газу (Рис. 3)
Плата керування з під'єднання (Ріс. 1) аналогічна платі керування для
напівавтоматів «Енергія ПДГ-215, 216» виготовлена на мікроконтролері, що забезпечило
точність регулювання, розширені параметри та усунення вад. Встановлення
параметрів відбувається в режимі «встановлення параметрів» за допомогою регулятора подавання
дріт на лицьовій панелі.
Регульовані параметри:
1. Режим 2Т - 4Т
2. Регулювання попереднього продування від 0 до 2,5 сек.
3. Регулювання продування після циклу зварювання від 0 до 2,5 сек
4. Встановлення мінімальної швидкості подавання
5. Встановлення максимальної швидкості подавання.
Усунений брак заводської плати, в якому гальмування мотора відбувається через
замикання обмоток через реле. Гальмування мотора подавання зроблене через електронний ключ.
Це усунуло залипання контактів реле в разі інтенсивної роботи в режимі "To).
Короткий опис роботи
Після натискання кнопки на пальнику увімкнеться реле подавання газу, через встановлений час
попереднього продування увімкнеться реле керування силовим елементом і одночасно
увімкнеться мотор подавання. У момент плавного розгону мотора відбуватиметься контроль
пускового тока. Якщо в момент пуску струм перевищить 4 А станеться аварійне вимкнення
всіх вузлів і «червоний світлодіод» встановлений на платі інтенсивно блиматиме з
рівними інтервалами. Згодом, приблизно 1 сек., світлодіод згасне, плата перезапуститься.
Якщо поведінка плати повториться, це означає несправність мотора або надмірне
споживання.
Під час робочого циклу регулювання швидкістю подавання не блокується й можна на
«гарячою» підлаштувати швидкість. Весь діапазон, від мінімальної до максимальної швидкості
подавання, дробиться на 1000 умовних частин регулювання. Тому встановлюючи
оптимальну мін і макс швидкість подавання збільшується плавність і точність
регулювання. ( регулювання тільки в діапазоні використовуваних швидкостей подавання
проволоки). У разі встановленого термостата (нормально замкнутий Рис. 4), буде контроль за
перегріву. Якщо поріг нагрівання буде досягнутий цикл перерветься не в аварійному режимі,
засвітиться світлодіод на платі керування. Після зниження температури до робочого
світлодіод перестане світитися й можна продовжувати експлуатацію.
Після відпускання кнопки на пальнику зупиняється подання дроту,
короткочасний допалювання дроту, розмикаються контакти реле керування силовим
елементом і згодом продування після закінчення циклу вимикається подавання газу.
Режим встановлення параметрів
Перед встановленням параметрів бажано візуально запам'ятати положення регулятора
швидкості подавання дроту в мінімальному та максимальному положенні. Це прибере порожній
хід регулятора на мінімальних швидкостях і невикористовувані швидкості на максимальних.
Обмежений діапазон регулювань буде поділений на 1000 умовних інтервалів. Таким
образом забезпечитьться перекриття робочих швидкостей і плавність регулювання.
Для цього необхідно:
Під час першого вмикання. Ввімкнути зварювальний апарат без утримування кнопки на
пальником, регулятором вивести мінімальну швидкість подавання. Мінімальною вважається
швидкість коли мотор почне обертання або швидкість, за якої забезпечить зварювання на
мінімальних режимів. Візуально запам'ятати положення регулятора. Потім вивести
максимальну швидкість подавання. Максимальний вважається швидкість, що забезпечує зварювання
на максимальних режимах або регулятор виведений у крайнє правильне положення.
Візуально запам'ятати положення регулятора за максимуму.
Для входу в режим установок необхідно:
- Затиснути кнопку «старт» на пальнику.
- У разі затиснутої кнопки «старт» увімкнути апарат (подівати живлення на плату керування) за
Це світлодіод на платі керування почне блимати 1 раз на секунду. Відпустіть кнопку на
пальнику.
- Миготіння 1 раз на секунду означає введення першого параметра, а саме
«ПРЕДВАРИТЕЛЬНАЯ ПРОДУВКА ГАЗОМ». У цьому разі весь хід регулятора швидкості
подавання буде вказувати час продування від 0 до 2.5 сек. Візуально розділивши весь хід від 0 до
2.5 сек положення регулятора буде вказувати час продування. Встановлюєте бажане
час.
- Підкреслюєте натисканням на кнопку пальника та утримуєте поки світлодіод не почне
блимати двічі на секунду. Це означає встановлення «ПРОДУВКА ГАЗОМ У КОНЦЕ ЦИКЛА»
- Установлення аналогічне попередньому продуванню.
- Підтверджуєте натисканням з утриманням кнопки старт на пальнику. Після зміни миготіння з 2
миттю на 3 відпустити кнопку пальника.
- Третій параметр — це «МІНІМАЛЬНА СКОРНІСТЬ ПІДАЧІ» Регулятор необхідний
встановити в положення, яке візуально запам'ятовують на етапі до входу в режим установлення
параметрів.
- Підтверджуєте натисканням з утриманням кнопки старт на пальнику. Після зміни миготіння з 4
миттю на 4 відпустити кнопку пальника.
- Четвертий параметр — це «МАКСИМАЛЬНА ШВИДКІСТЬ ПІДАЧІ» Регулятор
необхідно встановити в положення, яке візуально запам'ятовують на етапі до входу
режим встановлення параметрів для максимуму подавання або викрутивши в крайнє праве
положення.
- Підтверджуєте натисканням з утриманням кнопки старт на пальнику. Світлодіод згасне,
відпустити кнопку,
- Світлодіод знову короткочасне засвітиться й згасне. Всі введені параметри
збережені й апарат готовий до експлуатації.
Режим 2T — 4T вибирається замкнутим або розімкнутим станом штирових
контактів. У розімкнутому стані стандартний режим 2T.

Васина плата.
