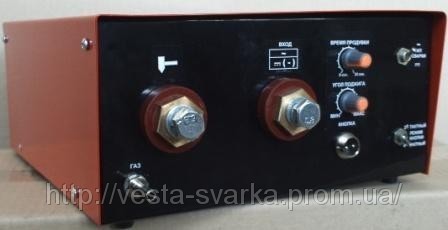

Зварювальний осцилятор ОССД-500-2

Зварювальний осцилятор ОССД-500-2

ОССД-500-2 призначений для:

— безконтактного збудження зварювальної дуги під час зварювання неплавних (вольфрамових) електродом у середовищі інертних газів (аргон, гелій) неіржавкої сталі та кольорових металів на постійному струмі, з подальшим вимкненням осцилювального імпульсу за наявності зварювального струму понад 5 А. У разі обривання зварювальної дуги, осцилятор формує наступний високовольтний імпульс для повторного збудження зварювальної дуги;

— безконтактного збудження зварювальної дуги в кожному напівпериоді напруги мережі частотою 50 Гц, під час зварювання на змінному струмі в середовищі інертних газів, що неплавляться (вольфрамовим) електродом алюмінію та його сплавів.

ОССД-500-2 має вбудований газовий клапан, регулятор зміни затримки формування високовольтних імпульсів щодо часу переходу напруги через 0 В, регулятор часу продування газового тракту, перемикач типу зварювання, перемикач режиму роботи пальники.

Відмітною особливістю ОССД-500-2 наявність силових клем із різзю під болт, що дає змогу використовувати осцилятор під час зварювання в автоматичному режимі.

Маючи 100% тривалість навантаження (ПН) за струму 300 А, ОССД-500-2 знаходить широке застосування в складі автоматичних зварювальних постів під час зварювання шовних труб, металевих аркушів та інших виробів із чорних і кольорових металів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ОССД-500-2

Номінальний зварювальний струм, А, _ 500
Тривалість максимального навантаження (ПН, 40 °C), %, _ 60
Напруга мережі живлення (50 Гц), В, _ 220
Встановлення кута формування імпульсу, градуси, _ від 10 до 70
Час продування інертим газом, сек, _ від 1 до 20
Вхідний тиск газу, кгс/см2, _ не більш ніж 1.5
Максимальна споживана потужність, Вт, _ 45
Габаритні розміри (довг., шир., вис. ), _ 310х260х140
Маса, кг, _ не більш ніж 5

Гарантія — 2 роки, сервісне обслуговування — упродовж усього терміну експлуатації.
