Пускозарядний пристрій "Моноліт ПЗП 500"

Пускозарядний пристрій "Моноліт ПЗП 500"

Попередження

Пам'ятайте!!!! Розряджена акумуляторна батарея сама себе знищує, позаяк під час експлуатації АКБ розрядженої на понад 25% у ній відбуваються незворотні процеси, що знижують її ємність і термін експлуатації.

Оцінка ступеня розрядженості АКБ за напругою:

100% — 12,7 В/25,4 В

75% — 12,5 В/25,0 В

50% — 12,3 В/24,6 В

25% — 12,1 В/24,2 В

Вимірювання проводяться не раніше ніж через 2-5 годин після вимкнення маси.

Пускозарядний пристрій ПЗП призначений:

1. Для заряджання 12/24 вольтових АКБ місткістю 36 — 500 А годинників струмом 2 - 30 А

2. Для допомоги АКБ під час запуску двигуна автомобіля в холодну пору року.

Пускозарядний пристрій (ПЗП) призначений для електростартерного пуску двигунів внутрішнього згоряння з напругою бортової мережі 12 або 24 В. Також може встановлюватися заряд акумуляторів напругою 12 і 24 В.


Пристрій і принцип дії.

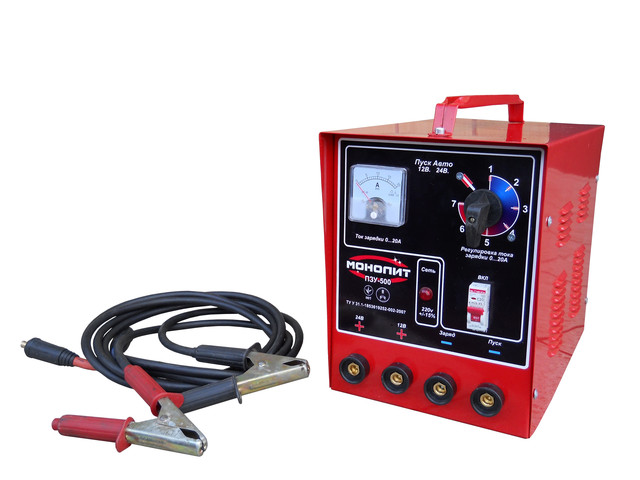

Пристрій виготовлений у металевому корпусі. Обладнане для захисту від перевантажень загальним автоматичним вимикачем, для заряджання АКБ амперметром, регулятором струму, роз'ємами під'єднання кабелів Заряджання, Пуск, 12/24 V.

Порядок роботи.

Під'єднати кабелі до роз'ємів 12 V або 24 V відповідно до заряджуваної АКБ.

Перед заряджанням АКБ вимкнути від автомобіля.

Режим "ЗАРЯД"

Під'єднати кабель до роз'єму "ЗАРЯД"

Регулятор струму в положення "MIN"

Приєднати пристрій до АКБ дотримуючись полярності.

Під'єднати пристрій до мережі та увімкнути автоматичний вимикач.

Встановити необхідний струм заряду за допомогою регулятора струму. (Рекомендований струм заряду не більш ніж 10% від місткості АКБ). Заряджання зменшеним струмом продовжує термін експлуатації АКБ.

Через 15-30 хв відкоригувати струм.

У міру збільшення заряду АКБ споживаний струм заряду може автоматично зменшуватися.

Режим "ПУСК".

Під'єднати кабель до роз'єму "Пуск"

Регулятор струму встановити на сектор "Пуск"

Приєднати пристрій до АКБ дотримуючись полярності.

Під'єднати пристрій до мережі та увімкнути автоматичний вимикач.

Провести короткочасний швидкий заряд АКБ упродовж 1-5 хв і запустити двигун.
