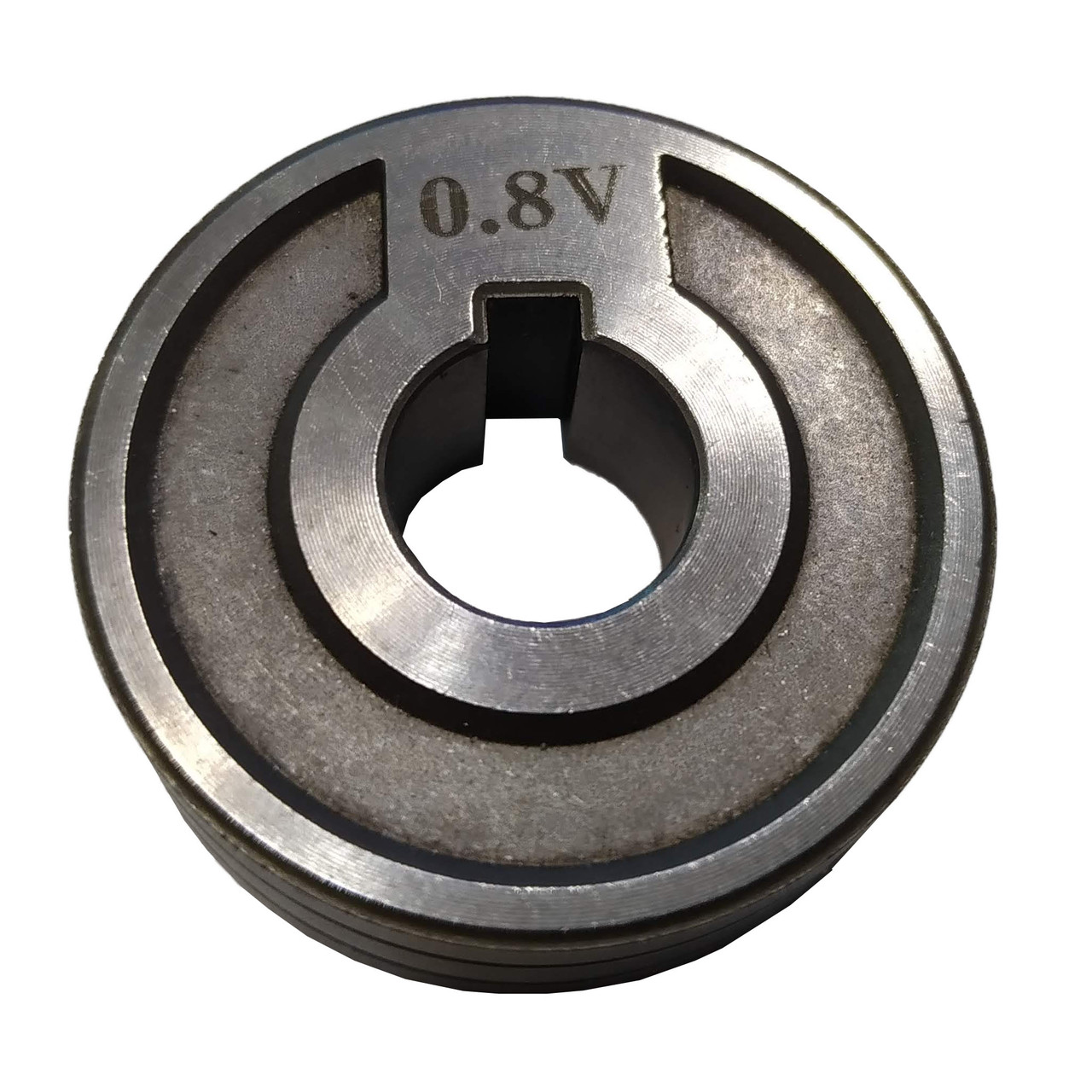

Підіймальний ролик 30х10х10 (V) SSJ-29

Підіймальний ролик — змінна запасна частина до подавального механізму. Усередині механізму ролик подавання кріпиться на валу змінної відомої шестерні. Підіймальний ролик відповідає за вирівнювання дроту та його рух від касети через підіймальну спіраль і зварювальний пальник безпосередньо до зони зварювання. Через постійне тертя в процесі експлуатації ролик зношується. Щоб забезпечити достатню міцність ролики, роблять із легованих або високовуглецевих сталей, а також піддають термічній обробці.

Щоб підібрати потрібний ролик під подавальний механізм, потрібно знати необхідні геометричні розміри (ширина, а також посадковий і зовнішній діаметри), тип посадкового паза, а також діаметр і склад зварювального дроту. Для сталевих дротів застосовуються ролики з канавками V типу, а для м'яких алюмінієвих — ролики з канавкою U типу. Конфігурація з U-подібним канавком менше деформує дріт у процесі роботи. У найпоширенішому варіанті на ролик наносяться дві канавки, кожна під конкретний діаметр дроту, але трапляються й ролики з однією універсальною канавкою.

Ролик 30х10х10 (V) 0.8/1.0 призначений для роботи сталевого зварювального дроту діаметрами 0.8 і 1.0 мм. На поверхню нанесені дві канавки, тип кріплення на валу — шпанка. Таким роликами комплектуються механізми подавання дроту, встановлені в зварювальні апарати Jasic MIG-160 (N219), MIG-160 (N227), MIG-200 (N220) и MIG-200 (N229).

Ролик використовується в подавальних механізмах SSJ-29
