Підіймальний ролик 30/10/12 для напівавтомату

Підіймальний ролик для напівавтомата.

Підіймальний ролик — змінна запасна частина до подавального механізму. Усередині механізму ролик подавання кріпиться на валу змінної відомої шестерні. Підіймальний ролик відповідає за вирівнювання дроту та його рух від касети через підіймальну спіраль і зварювальний пальник безпосередньо до зони зварювання. Через постійне тертя в процесі експлуатації ролик зношується. Щоб забезпечити достатню міцність ролики, роблять із легованих або високовуглецевих сталей, а також піддають термічній обробці.

Щоб підібрати потрібний ролик під подавальний механізм, потрібно знати необхідні геометричні розміри (ширина, а також посадковий і зовнішній діаметри), тип посадкового паза, а також діаметр і склад зварювального дроту. Для сталевих дротів застосовуються ролики з канавками V типу, а для м'яких алюмінієвих — ролики з канавкою U типу. Конфігурація з U-подібним канавком менше деформує дріт у процесі роботи. У найпоширенішому варіанті на ролик наносяться дві канавки, кожна під конкретний діаметр дроту, але трапляються й ролики з однією універсальною канавкою.

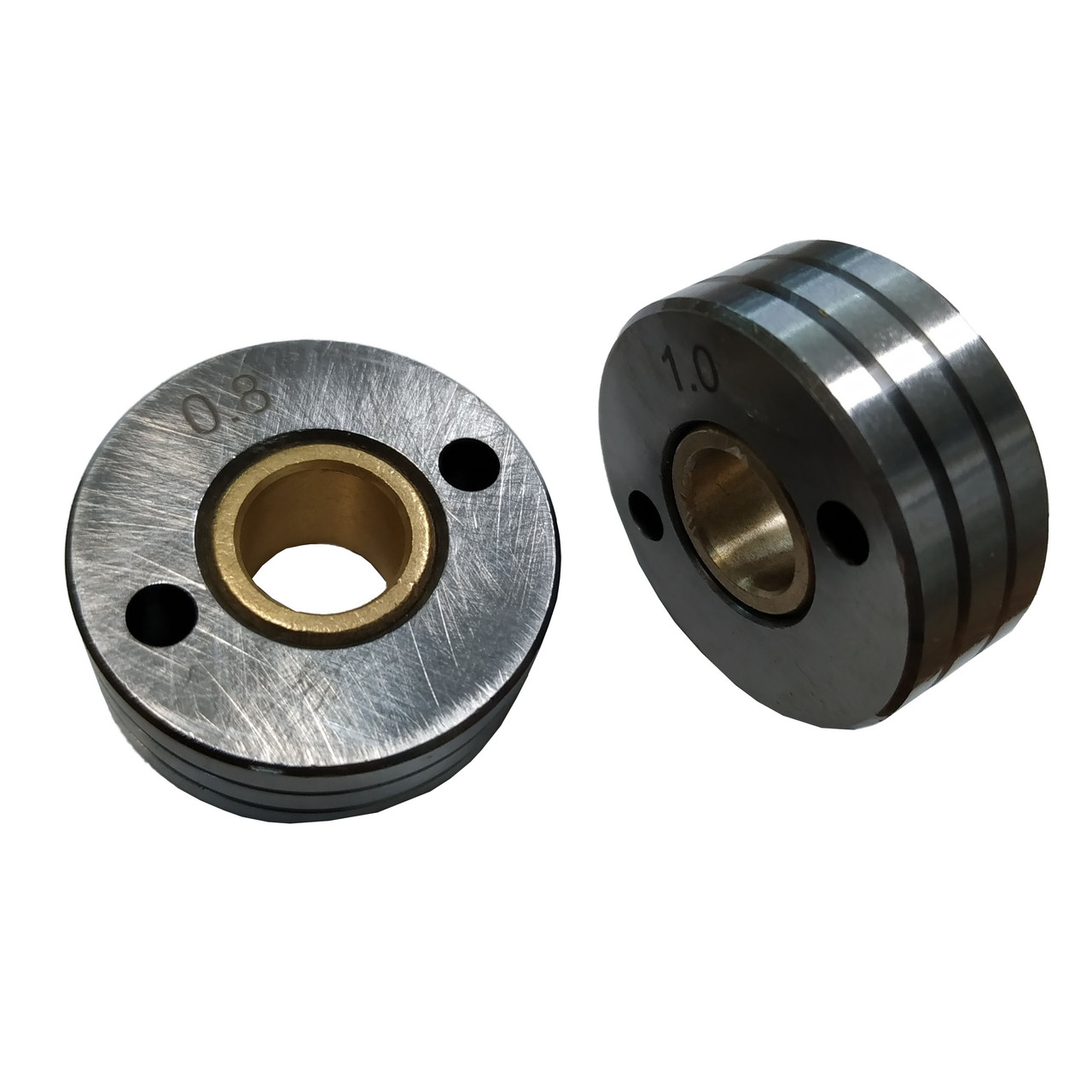

Ролик 30х10х12 (V) 0.8/1.0 призначений для роботи сталевого зварювального дроту діаметрами 0.8 і 1.0 мм. Дві канавки для роботи з дротом, на валу кріпиться двома штифтами. Таким роликами комплектуються механізм подавання дроту 76ZY-02AV. Особливість конструкції цього ролика — внутрішня вставка з латуні, яка знижує тертя між внутрішньою поверхнею ролика та валом, а також сприяє кращому утриманню мастильного матеріалу.

Розміри:

Зовнішній діаметр 30 мм
Внутрішній діаметр 10 мм
Ширина ролика 12 мм
Типи канавок V-подібні (під сталевий дріт), U-подібні (під алюмінієвий дріт), K-тип (під флюсовий дріт)

У наявності є такі розміри канавок: 0,8/1,0 (U); 0,8/1,0(V); 1,0/1,2(U); 1,0/1,2(V) 1,2/1,6(V);  1,6/2,0(V);

Також є одноканавковий універсальний ролик V-подібний під дріт 1,0-1,2

Feeding Roller 30*10*12 0.8-1.0V

Ref.: 361.FV10
